Инструкция по установке, сборке и эксплуатации душевой кабины SF 811.



<<< перейти в каталог душевые кабины "HX"

<<< вернуться на страницу Инструкции



Содержание:

  • Схема подготовки коммуникаций
  • Общая схема сборки модели SF-811
  • Этапы установки
  • Схемы трубопровода
  • Схемы электропроводки
  • Руководство по эксплуатации пульта управления
  • Эксплуатация душевых устройств
  • Повседневный уход
  • Устранение неисправностей


Технические характеристики и функции:

Габаритные размеры - 830х1200x2100мм
Номинальное напряжение - 220В
Номинальная частота -50Гц

1 Верхний, тропический душ
2 Ручной съемный душ
3 Гидромассажные форсунки
4 FM-радио
5 Вентилятор
6 Внутренняя подсветка

Меры предосторожности:

1. Установка гидромассажной кабины должна производиться квалифицированным специалистом-электриком.
2. Используемое электрическое напряжение 220V±10%.
3. Используемое давление воды 1,5-4,5 BAR.
4. Для подключения кабин с паром к электрической сети необходимо провести отдельный кабель сечением не менее чем 3х2,5 мм2 и отдельный выключатель. Мощность парогенератора 32А.
5. По окончании использования кабины необходимо поставить выключатель в положение «выкл.».
6. После использования кабины необходимо перекрыть подачу холодной и горячей воды к кабине.
7. Температура горячей воды, подаваемой к кабине, не должна превышать 70°С.
8. Уровень канализации не должен превышать 50 мм от пола до центра канализационной трубы.
9. Максимальная нагрузка на поддон 200 кг.
10. Необходима установка фильтров грубой очистки воды.

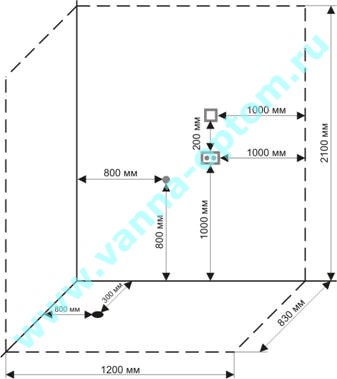

Схема подготовки коммуникаций:

Вывод водопровода 1/2
Вывод канализации 40, 50 мм
Розетка телефона
220 V / для кабины с паром 32 А

Общая схема сборки модели SF-811.

Этапы установки

Процесс установки душевой кабины для вашего удобства разделен на несколько этапов. Следуйте приведенным ниже рекомендациям.

Этап 1. Выравнивание поддона (донного резервуара).

Установите панель с поддоном на подходящее место и отрегулируйте ее положение с помощью винтов на ножках.
С помощью уровня отрегулируйте положение поддона, он должен находиться строго горизонтально, после этого затяните гайки на винтах.
Внимание!
При помощи уровня проверьте положение поверхности панели. Она должна располагаться вертикально.

Этап 2. Установка задней и боковых стеновых панелей.

Установите заднюю панель, предварительно нанеся герметик на поддон в месте соединения с задней панелью. Совместив крепежные отверстия, закрепите их между собой винтами М6х20.
Внимание!
Не затягивайте винты до упора. Это позволит регулировать их положение в ходе дальнейшей установки. Затяните винты только по окончании полной установки кабины.

Этап 3. Сборка каркаса стеклянных панелей.

Соедините верхнюю и нижнюю направляющие с правой и левой стеклянными панелями с помощью шурупов-саморезов таким образом, чтобы они образовали каркас-рамку.

Этап 4. Установка каркаса стеклянных панелей.

Установите каркас со стеклянными панелями на поддон, совместите крепежные отверстия на задней и боковых стеновых панелях и сторонах каркаса. Соедините каркас со стеклянными панелями и заднюю панель с помощью шурупов. Затем навесьте на каркас и отрегулируйте ход раздвижной стеклянной двери.

Этап 5. Установка потолочной панели.

Совместите крепежные отверстия на задней и потолочной панели, соедините их с помощью винтов
саморезов, закрепите потолочную панель на каркасе. Вставьте уплотнители.

Этап 6. Соединение труб и электрических проводов.

В соответствии с указателями на трубах и проводах соедините их, подключите к трубам водоснабжения, установите трубку паропровода.

Внимание! Фитинги труб в местах соединения должны быть снабжены уплотняющими прокладками, гайки следует затягивать плотно. При соединении электрических проводов необходимо также учитывать направление соединения, правильно выбирать соединяемые провода. После соединения в соединительных блоках автоматически срабатывает замок, фиксирующий контакт.

Этап 7. Функциональная проверка и герметизация.

Следуя инструкции по эксплуатации, проверьте все функции кабины. После этого, переместите кабину на место установки. При помощи душа проверьте герметичность швов. При необходимости нанесите дополнительное количество герметика по швам соединения.

Схема трубопровода, электрическая схема.

Руководство по эксплуатации пульта управления.



Эксплуатация душевых устройств.
Использование крана.

Поднимите ручку крана смесителя холодной и горячей воды вверх. Поворот ручки крана по часовой стрелке открывает горячую воду, против часовой - холодную. Регулируя положение ручки можно задать необходимую температуру воды. При открытом кране смесителя холодной и горячей воды, поверните переключатель душевых устройств (верхнего душа, съемного душа и т.д.) И выберите необходимое в данный момент устройство.


Использование съемного душа.

Головка съемного душа располагается на специальной подставке или на штанге, высоту которой можно отрегулировать. Подставка головки съемного душа может поворачиваться, при необходимости, отрегулируйте ее положение. Кроме этого, душ можно снять с подставки. Вращая регулятор на головке съемного душа, можно выбрать один из трех режимов распыления воды.

Повседневный уход.

Чистка кабины.

Для очистки поверхностей используйте обычные жидкие моющие средства и мягкую ткань. Запрещено пользоваться моющими средствами, содержащими ацетон, аммиак, органические растворители. Не пользуйтесь дезинфицирующими средствами, содержащими формальдегид.

Для полировки стекол необходимо использовать специальные средства. Пятна на поверхности кабины можно удалить при помощи ткани с небольшим количеством зубной пасты.

Осадок и налет от воды с поверхности кабины удаляются при помощи ткани, смоченной в слегка подогретом лимонном соке или уксусе.

Неглубокие царапины и вмятины можно удалить отшлифовав поверхность наждачной бумагой №2000 смоченной в воде, а затем отполировав ее с помощью зубной пасты и мягкой ткани.

Уход за деталями с металлическим покрытием

Слегка протрите металлические части мягкой х/б тканью, вытрите насухо. Ни в коем случае не используйте жесткую ткань.

Панели и дверь из металлизированного стекла следует протирать мягкой тканью, смоченной в моющем средстве. Острые предметы для чистки использовать нельзя. Раздвижную стеклянную дверь для очистки можно предварительно снять с каркаса.

Следите за чистотой поддона, избегайте засорения слива воды.

Устранение неисправностей

Неисправность:

Причина:

Способ устранения:

1 Отсутствует питание

Вилка не вставлена в розетку

Не включен защитный выключатель

Сгорел предохранитель

Вставьте вилку в розетку

Найдите и устраните короткое замыкание, снова подсоедините защитный выключатель.

Замените предохранитель

2 Не работает пульт управления

Вилка не вставлена в розетку

Повреждена электропроводка

Вставьте вилку в розетку

Свяжитесь с компанией-продавцом, ремонт должен производиться специалистом

3 Из циркулярного душа не течет вода

Душ засорился

Отсоединена линия управления соленоидным клапаном

Не работает соленоидный клапан

Прочистите душ

Проверьте соединение линии управления соленоидным клапаном

Проверьте и замените соленоидный клапан

4 Недостаточный напор воды из душа

Головка душа или трубопровод засорились

Недостаточное давление воды

Прочистите или замените

Дождитесь пока давление воды увеличится.

Не используйте душ во время пикового водопотребления

5 Утечка воды

Некачественная уплотняющая прокладка

Нарушено соединение труб

Повреждена труба

Засорился фильтр грубой очистки

Замените

Восстановите

Замените

Прочистите фильтр

6 Отсутствует освещение

Перегорела лампа Разомкнута проводка

Замените

Соедините провода, или вызовите мастера.
